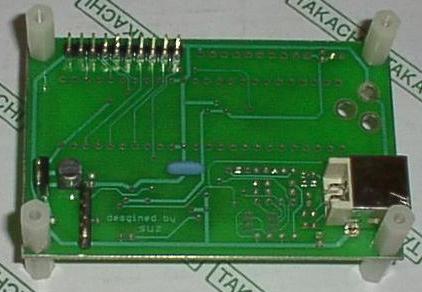

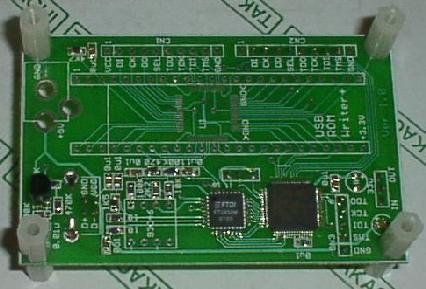

FTDI の FT245AM というチップと Xilinx の XC9572XL-VQ64 と いう CPLD で 作る シリアル I/O 装置の紹介です。
FT245AM というチップは、USB インターフェイス を 双方向の 8bit データ通信 に変換するチップで、OS からは シリアルに見える ドライバを通してアクセスします。
XC9572XL-VQ64 という CPLD で、この 双方向の 8bit データ通信を、 さらに、JTAG や SPI といったシリアル I/O に変換します。
このボードは、２チャネルのシリアル I/O をもっていて、 それぞれのチャネルについて
DI -- シリアルデータ入力
CK -- クロック出力
DO -- シリアルデータ出力
MS -- 出力ポート
という４つの信号線があります。
この装置を作った最大の目的は、高速に JTAG の I/O をしたいということ。 XC9500,XC9500XL シリーズのような CPLD を config したり、 スパルタンII のような FPGA を config するだけでなく、 FPGA や CPLD 以外の装置の バウンダリスキャンをするようなことまで、したい と考えました。特に最近の PDA などは、ROM ではなく、Flash ROM を載せている ことが多く、さらにFlash ROM の書き換えは、バウンダリスキャンで書き込む ようになってきているようです。
PDA などの Flash ROM の書き換えまでできるかどうかわかりませんが、 それができるモノを作ってみたいというのが ひとつの動機になっています。
SPI インターフェイスについては、 JTAG で、CPLD や FPGA を config するなら config したデバイス と HOST との通信経路もあった方が嬉しいだろうということから JTAG のついでに作れるものとして採用しています。
SPI を扱えるデバイスもたくさんあります。そういうものを 実験的に扱ってみる ... ということにも利用できそうです。
SPI を扱えるデバイスの例
* MMC -- Multi Mediea Card
* AVR マイコン の プログラミング
* シリアル EEPROM 93C46 など
* USBN 9603/4 ( USB コントローラ ) など のデバイス
パラレルポート経由で使える NAXJP や ianjtag といったソフトもありますが、 パラレルポート経由では、ノイズ対策や高速化が難しそうです。 USB なら、装置の近くまで USB ケーブルをのばせば良いので、 ノイズ対策上有利。しかも Ver 1.1 でも 12Mbps ですから、 普通に使う分には十分高速だ... ということで、USB インターフェイスを採用 しました。
マイクロコントローラ + USB チップのみでは、数 Mbps で JTAG/SPI を扱うのは無理がありそうです。結局ハードウェアサポートが必要になりそうです。 ハードウェアを CPLD で組む前提だと、 FT245AM + XC9572XL-VQ64 がコスト的にも構造的にも もっとも有利に思えました。
1 2 3 4 5 6 7 8 9 10
シルク NC DI CK DO SEL TDI TCK TDO TMS GND
VHDL DI1 CK1 DO1 MS1 DI2 CK2 DO2 MS2 GND
という風に名前を付けています。XX1 と XX2 は、XX という機能の
チャネル番号の意味。以下では、DI,CK,DO,MS の 機能の説明をします。
概要
次のように、CK の ↓↑ とともに 1bit の データを 1 ビット出力し、
CK ↑ で 1bit の データを 取り込むのが基本のシーケンスです。
1 回の ブロック 送信/受信 で、1 - 1016 bit までの bit stream を
出力し、入力できます。
DO | DATA |
CK |______|~~~~~~
DI o
データは、MSB から出力して、MSB から取りこんでいきます。
DO ----| O7 | O6 | O5 | O4 | O3 | O2 | O1 | O0 |---
CK ~~~~|__|~~|__|~~|__|~~|__|~~|__|~~|__|~~|__|~~|__|~~~~~
DI ---- I7 -- I6 -- I5 -- I4 -- I3 -- I2 -- I1 -- I0 ---
出力データをシフトするとともに、入力データと入れ換えていく動作なので、 最後のバイトのデータが8 bit に満たない場合 ...たとえば 3 bit の場合は次のように取りこみ、 HOST から読めるデータは 上 5 bit が、出力データを 3 bit シフトした 内容 になります。
DO ----| O7 | O6 | O5 |---
CK ~~~~|__|~~|__|~~|__|~~~~~~~ → | O4 - O0 | I2 - O0 |
DI ---- I2 -- I1 -- I0---
また、2 種類のタイミングを撰択できるようにしています。
データ出力
XXXXXXXXXXXXXXX
データ入力
↑
負論理 タイミング fast
-------+ +-------+
| |
+------+
負論理 タイミング slow
--------------+ +
| |
+------+
正論理 タイミング fast
+------+
| |
-------+ +-------+
正論理 タイミング slow
+------+
| |
--------------+ +------
7 6 5 4 3 2 1 0
+---+----------+----+----+----+----+----+
| | CLK MODE |CKT |CK2 |CK1 |MS2 |MS1 |
+---+----------+----+----+----+----+----+
CLK MODE 0: 1/1 : 6 MHz
1: X
2: X
3: X
CKT --- ck1,ck2 timining
0: slow timing
1: fast timing
| CMD | BYTES | DATA |
+------+-------+------+------+ +------+
| | N | 1 | 2 | ...| N |
+------+-------+------+------+ +------+
(BYTES の値の範囲 1 - 127)
CMD フォーマット
bit 7 0
bit 6 未使用
bit 5 未使用
bit 4-3 チャネル
0 -> チャネル1
1 -> チャネル2
2 -> 内部レジスタ
bit 2-0 N 個目のデータの 有効 bit 数
上のような、ひとかたまりのデータを HOST からは シリアル の回線として write し、同じ バイト数を read することになります。
値を連続的に更新したい場合は、送りたいだけの データを write し、 後で、read すれば 良いはずです。OS や FTDI のチップで バッファリングしてくれる量までは、読む必要が出るまで送りつづけられます。 Linux でしか試していませんが、少なくとも 数 KB は バッファリングされる ようです。
データを読んでから、どのように処理するか決めるような場合は、 (たぶん ms オーダの)ディレイがかかります。PC のパラレルポートのように 1 bit づつ処理することも可能ですが、 そのような処理では、(たぶん)気が遠くなるほど遅いということになりそうです。

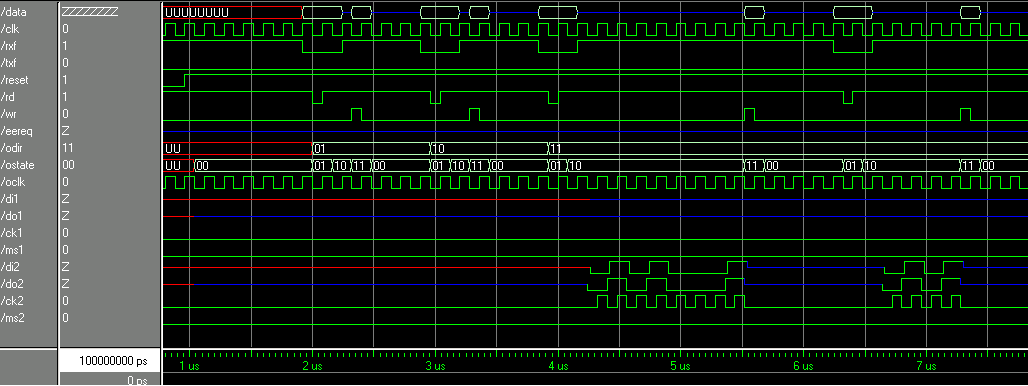

これを見るとわかりますが、連続して、bit stream を 入出力できません。 理論上の最高性能は、6MHz の 8/12 すなわち 4Mbps ということになります。
